Produktdetails
| Easy-Click-System |
Produktbeschreibung

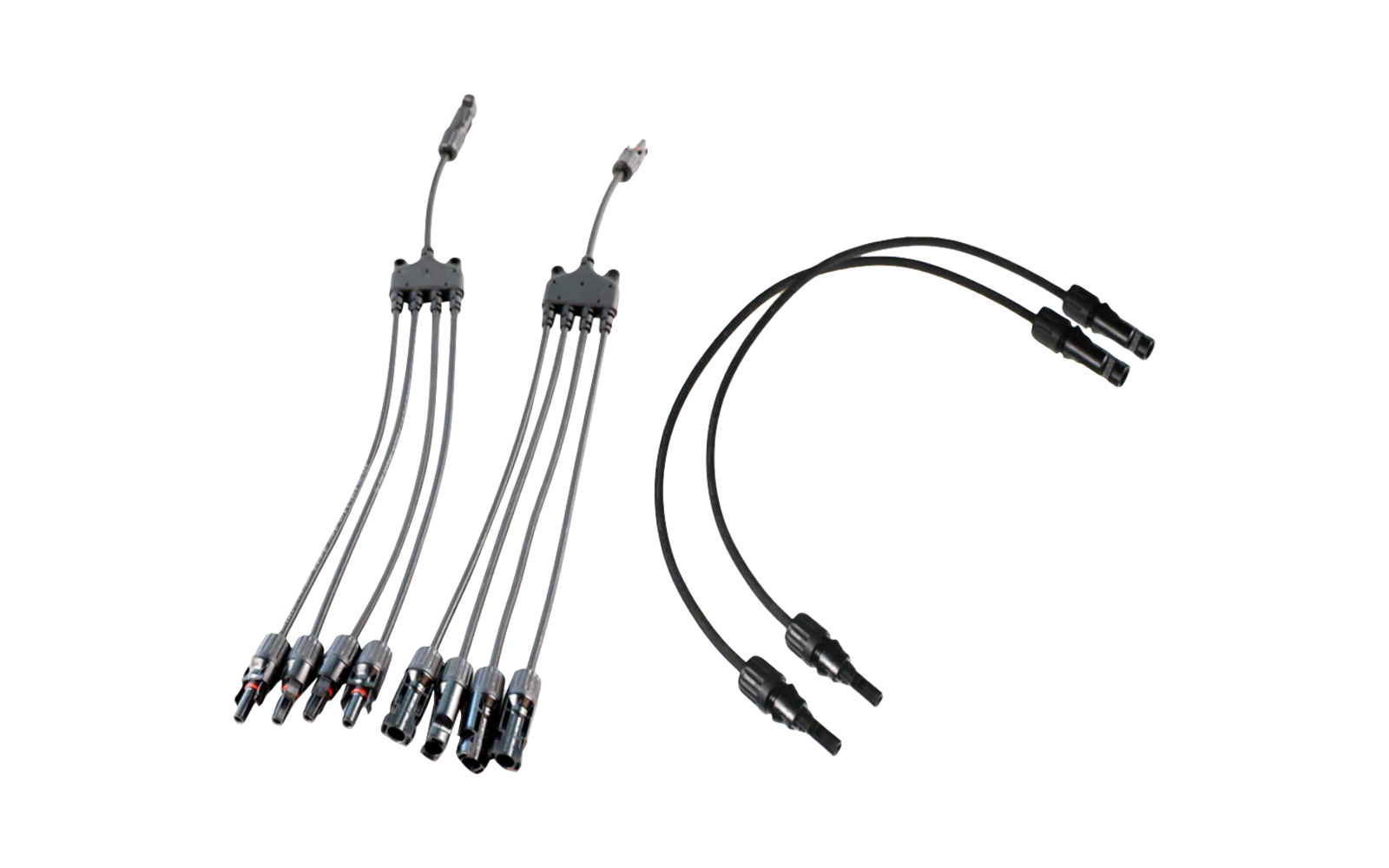

Die Parallelstecker sind kompatibel zu Solar-Steckverbindern und werden gebraucht um 4 Photovoltaikmodule parallel miteinander zu verschalten. Neben dem 4-fach Stecker besteht das Set auch aus 2x 2m Verlängerungskabel, um das am weitest entfernte Photovoltaikmodul ebenfalls anschließen zu können.
Wichtige Artikelmerkmale
- Abzweigbuchsen zur Parallelverschaltung mehrerer Solarmodule
- Geeignet für Kabel mit einem Querschnitt von 4mm²-6mm²
- Kompatibel zu Solar-Steckverbindern
- Easy-Click-System
- Schutzart IP67 im gesteckten Zustand
Was bedeutet parallele Verschaltung?
Bei der Parallelverschaltung werden die Plus- und Minus-Leitungen an einem Ausgang gebündelt. Durch diese Schaltung steigt der Strom und die Spannung bleibt gleich.
Praxisbeispiel: Sie wollen 3 Stück 100W (Imp=5,56A Vmp=17,8V) Solarmodule an einem Laderegler mit 20A und einer max. Eingangsspannung von 30V/DC anschließen. Damit Sie die erlaubte Eingangsspannung nicht überschreiten, müssen Sie die Module parallel verdrahten. Also Plus zu Plus und Minus zu Minus.
Wenn Sie jetzt den Strang messen, sollten Sie bei idealen Lichtverhältnissen folgende Werte messen können: Imp=16,68A und Vmp=17,8V.
