Produktbeschreibung

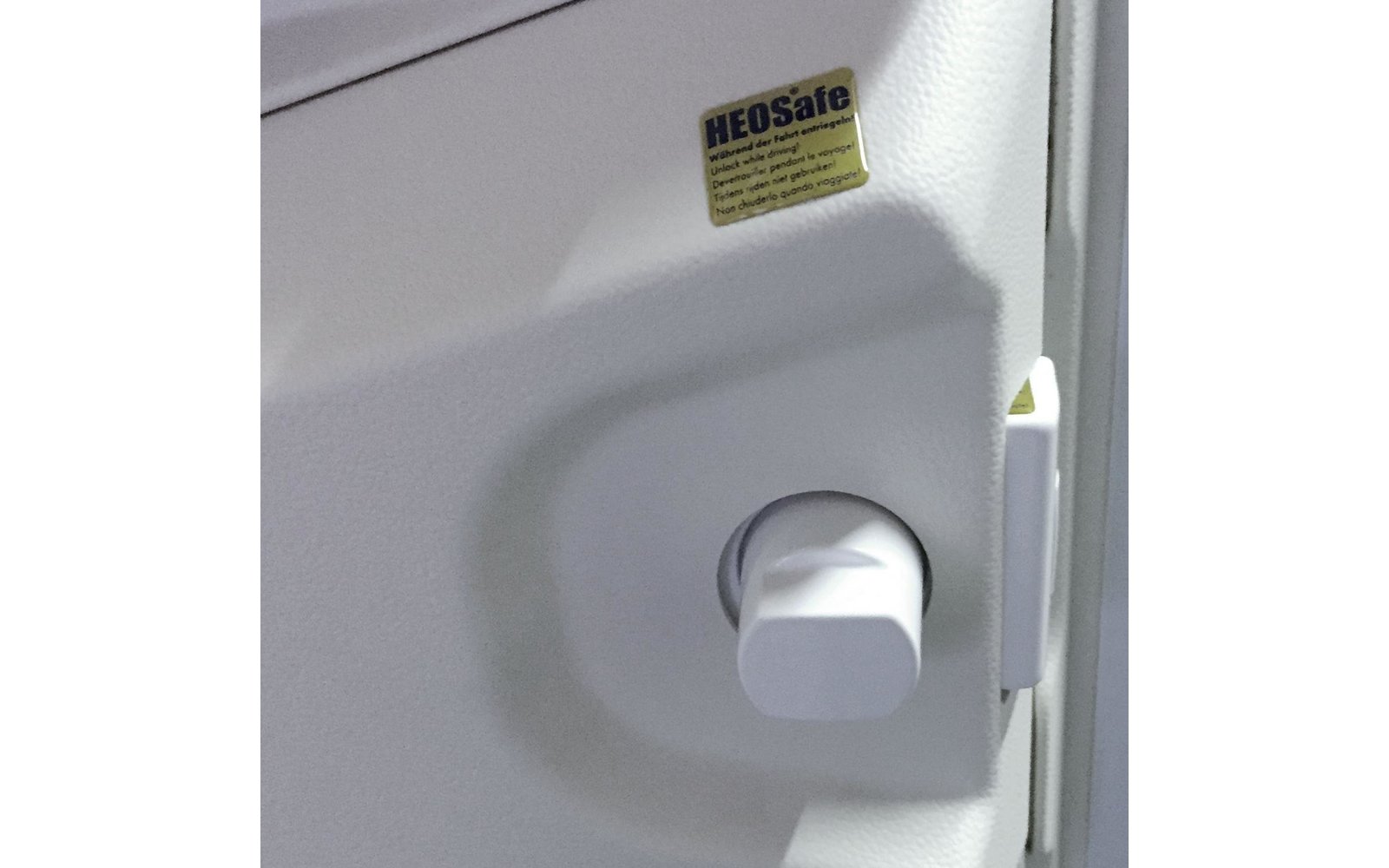

Spezielles Sicherheitszusatzschloss für die Fahrzeuge Carado,SunLight, Etrusco,Glücksmobil.
Das Sicherheitsschloss wird komplett in die Türabdeckung integriert. Deshalb besteht der Lieferumfang nicht nur aus dem Schloss, sondern zusätzlich noch aus einer neuen Innenverkleidung, eine Schablone für die Bohrlöcher, eine Unterlegplatte und eine Schlossarretierung aus Kunststoff.
MONTAGEANLEITUNG
• über den Türgriff die kleine Abdeckung der Schraube entfernen.
• Die Schraube herausdrehen und dann den Türgriff abnehmen.
• Die gesamte Innentürabdeckung entfernen.
• Legen Sie die mitgelieferte Schablone genau oben an. Kennzeichnen Sie die Bohrungen und bohren Sie erst mit einem 6 mm Bohraufsatz ganz durch anschließend mit 12mm für die Schrauben und 20 mm für die mittlere Bohrung für den Zylinder von außen die Bohrungen erweitern. Hierfür nimmt man am besten ein Stufenbohrer mit diesen Aufsätzen.
• Der Mitnehmerstange des Schließzylinders bis auf 34 / 35 mm abtrennen. Die Mitnehmerstange soll unbedingt bündig sein mit den Mitnehmvorkehrungen auf der Verriegelungsplatte.
• Den Schließzylinder von außen auf die Tür einsetzen.
• Die 2 Schrauben des Sicherheitsschloss entfernen. Die Grundplatte des Schlosses abnehmen.
• Die Unterlage und die Grundplatte (mit der Verrieglungsplatte mit dem Mitnehmvorkehrungen) innen auf die Bohrungen mit dem Schließzylinder (4 x M5 x 55 mm) festschrauben. Das Innenteil mit dem Drehknopf auf die Platte montieren.
• Die mitgelieferte Abdeckung mit dem Ausschnitt für das Schloss einsetzen.
• Den Innentürgriff wieder montieren.
• Die Schlossarretierung richtig positionieren und mit den beigelieferten Schrauben befestigen (2 x 3,9 x 60 mm).
• Aufkleber auf die Innenverkleidung anbringen.
