Produktbeschreibung

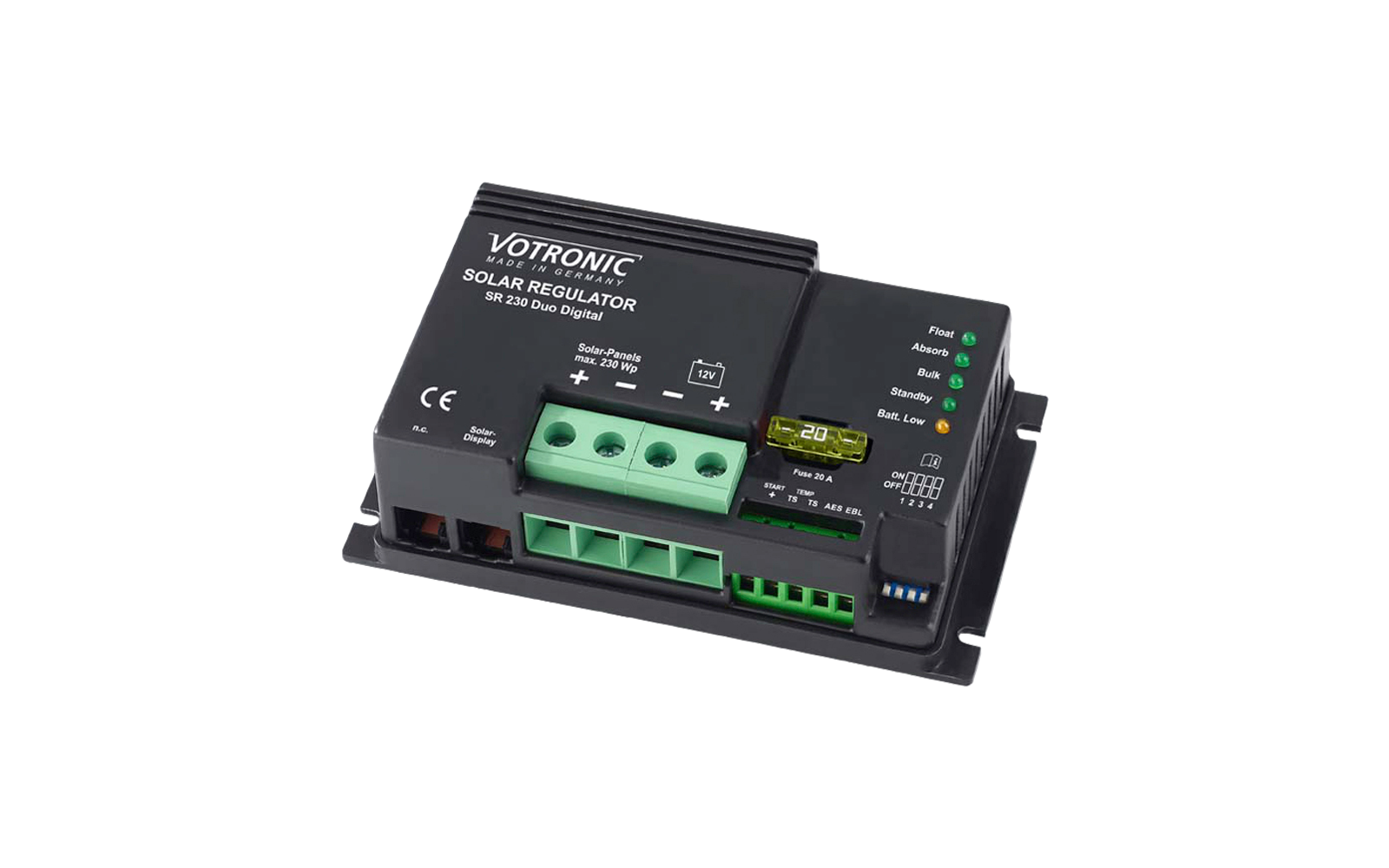

Solar-Regler für Reisemobile, Caravan und Boote. Der Solar-Regler ist speziell auf den Einsatz in Reisemobil und Caravan ausgelegt und für alle Bleibatterie-Typen und -Fabrikate geeignet (Säure-, GEL-/dryfit- und AGM-/Vlies-Batterien). Durch intelligente Mikroprozessorsteuerung werden die Batterien optimal mit IU1oU2-Kennlinien geladen. Der Solar-Regler arbeitet vollautomatisch und wartungsfrei und bietet folgende Funktionen:
- Ladeausgang Bord-Batterie I , Ladeprogramme 1, 2 und 4 (Gel, AGM, Säure) auf Batterietyp einstellbar.
- Ladeausgang Starter-Batterie II: Separater Neben-Ladeausgang mit verringertem Ladestrom (12 V / 0,8 A bzw. 1,5 A) zur Stützladung und Ladeerhaltung der Fahrzeug-Starterbatterie mit Schutz vor überladung bei langen Standzeiten.
- Die Ladespannung ist frei von Spitzen und so geregelt, dass ein überladen der Batterien ausgeschlossen ist.
- Zwei Batterie-Ladeausgänge: Automatisches Laden der Haupt- bzw. Bord-Batterie (Bord I). Stützladung sowie Ladeerhaltung der Fahrzeug-Starter-Batterie (Start II) mit Schutz vor überladung.
- überwachungsfreie Ladung: Serienmäßiger Schutz gegen Batterie-Rückentladung (bei zu geringer Solarleistung z.B. Dämmerung, nachts etc.), gegen überlastung und überhitzung.
- Puffer-Betrieb: Einhaltung der Ladekennlinien auch bei gleichzeitigem Betrieb mit Verbrauchern an der Batterie.
- überladeschutz: Regelt den Ladestrom der Batterie bei zu viel Solarleistung und voller Batterie zurück, sorgt bei Stromverbrauch durch sofortiges Nachladen für einen möglichst hohen Ladezustand der Batterie.
- „IU1oU2“-Ladekennlinie: Definierte Ladespannungserhöhung (U1) verhindert schädliche Säureschichtungen und sorgt für Ausgleichsladung der einzelnen Batteriezellen, danach automatische Erhaltungsladung (U2).
- Bordnetzfilter: Eingebaut, erlaubt den problemlosen Parallelbetrieb des Reglers mit anderen Ladequellen, Wind- und Benzingeneratoren, Netz-Ladegeräten, Lichtmaschinen etc. an einer Batterie.
- Anschluss für Temperatur-Fühler: Automatische Anpassung der Ladespannung an die Batterie-Temperatur. Bewirkt bei Kälte eine bessere Vollladung der schwächeren Batterie, bei sommerlichen Temperaturen wird unnötige Batteriegasung vermieden.
- Unbedingt empfohlen, wenn die Batterie starken Temperaturschwankungen ausgesetzt ist, z. B. im Motorraum.
- Ladekabel-Kompensation: Spannungsverluste auf den Ladekabeln werden automatisch ausgeregelt.
- Messausgang für EBL (Elektroblock des Fahrzeugs): Ermöglicht die bequeme Verwendung der im Elektroblock eingebauten (Solar-) Stromanzeige zur Kontrolle der Solar-Anlage.
- Bitte prüfen Sie vorab unbedingt die Kompatibilität Ihres Schaudt-Elektroblocks (EBL) sowie der entsprechenden Kontroll- und Anzeigetafel, da wir hierfür keine Gewährleistung übernehmen können.
- Schaltausgang „AES“ (nur SR 350 CI und SR 550 CI): Bewirkt bei reichlich Solar-Leistungsüberschuss das automatische Umschalten der ELECTROLUX-/DOMETIC-Kühlschränke mit „AES“ (Automatic Energy Selector) von Gas- auf 12 V-Betrieb.
- Steckerfertig für den Anschluss der Votronic Solar-Anzeigegeräte LCD-Solar Computer S zur optimalen Kontrolle der Anlage.
Batterie-Nennspannung (AC) in [V]: 12
Solarmodul-Leistung max. [Wp]: 230
Solarmodul-Strom max. [A]: 14,5
Solarmodul-Spannung max. [V]: 28
Ladestrom Batt. I / II max. [A]: 14,5 / 0,8
Ladekennlinie IU1oU2
Batterietyp einstellbar: Säure, Gel, AGM
Eigenverbrauch in [A]: 0,004
überladeschutz ja
Rückstromsperre (Nachtbetrieb) ja
Bordnetzfilter ja
Anzahl Ladeausgänge: 2
Schutz gegen überlast, überhitzung, Verpolung ja
Anschluss Temperatur-Sensor ja
Ausgleich der Spannungsverluste auf den Ladekabeln ja
Anschluss LCD-Solar-Computer S ja
Ausgang EBL-Solarstromanzeige ja
Temperaturbereich [°C] -20 bis +45
Maße in [mm] - Maße inkl. Befestigungsflansche, ohne Anschlüsse 131 x 77 x 40
Gewicht [g]: 155
Normen (CE)
Umgebungsbedingungen, Luftfeuchtigkeit: max. 95% Raumfeuchte, nicht kondensierend
Lieferumfang: Bedienungsanleitung
Marineversion: Gerät mit vor Feuchtigkeit geschützter Elektronik
